大同トレーディングと台湾・ヤンバン電機工業の共同開発によって生まれた「攪拌スクリュー付きドライヤー」は、PETやエラストマーなどの樹脂素材の乾燥に適した装置です。ここでは、攪拌スクリュー付きドライヤーの魅力や開発元である大同トレーディングの特徴を紹介します。
引用元：大同トレーディング公式HP
（https://rapidz.jp/products/product02.php）

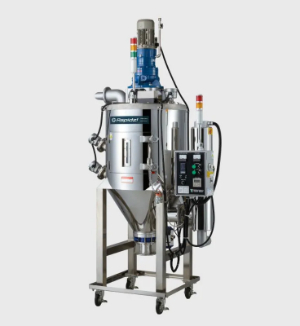

攪拌スクリュー付きドライヤーは、PETやPLA、熱可塑性エラストマーなど、密着や乾燥ムラが起きやすい素材に対応した樹脂乾燥機です。
従来の丸棒スクリューとは異なり、飛行機の主翼のような形状の「羽型スクリュー」を搭載しており、乾燥中の素材をやさしく流動させながら熱風を通します。この構造により、熱が均一に伝わりやすく、乾燥ムラや塊の発生、排出詰まりを防止。リサイクルフレークやバイオマス系樹脂などの扱いが難しい素材にも対応できます。
また連続投入にも対応しており、乾燥待ちの時間を削減し、作業効率の向上に貢献。処理容量は66Lから1040Lまで幅広くラインアップしており、オーダー対応製品として個別の相談にも応じています。
引用元：大同トレーディング公式HP
（https://rapidz.jp/products/product01.php）

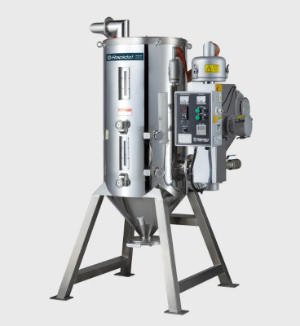

ラピッドドライヤーは、乾燥風に「圧力」を加える加圧式の樹脂乾燥機です。独自の「ラピッド機構」により、空気を加圧してホッパーに送り込み、熱を早く浸透させることで、乾燥時間の短縮（最大50％）と成形不良の抑制を実現しています。
対象樹脂はPC、PA、PBT、PMMA、ABSなど。導入前の乾燥トライや貸出機による現場テストにも対応しており、仕様調整や特注対応も可能です。
既存ホッパードライヤーとの併用を想定したRDシリーズ（ユニットタイプ）と、新規導入や他社製乾燥機からの切り替えを想定したDGシリーズ（一体型）の2種類があり、現場に合わせて導入可能。いずれのシリーズも複数サイズが用意されており、容量や設置スペースに応じて選定できます。
大同トレーディング株式会社は、プラスチック成形に関する設備・周辺機器を専門に扱う商社です。台湾のヤンバン（晏邦）電機工業の日本総代理店として、ホッパードライヤーなどの製品を取り扱っています。取り扱い製品は、樹脂乾燥機・ホッパードライヤー・除湿空気発生装置・金型温調機・混合機など多岐にわたり、国内主要メーカー製品と併せてトータルでの設備提案が可能です。
2024年には台湾のヤンバン電機工業との共同開発により、「Rapidz!（ラピッズ）」ブランドを立ち上げ、乾燥機の開発にも注力しています。名古屋市内に設けられた「トライセンター」では、実際の原料を使った乾燥テストや貸出機による導入前検証も可能。ユーザーの現場課題に寄り添う支援体制が整っています。設備提案から導入、アフターサポートまで一貫した体制を整えており、生産性向上や省エネに貢献する提案力が強みです。
半導体や各種薬品、食品など、自社商品の研究開発を目的とした工業用乾燥機には、様々なタイプが存在します。
ここでは代表的な5タイプについて、簡易的な比較表にまとめています。自社にはどのタイプが最適なのか、検討をしてみてください。
|
振動乾燥機
振動乾燥機はドラム型は缶体内に原料を投入し振動を行い、原料の流動化・乾燥を行う乾燥装置です。 |
攪拌乾燥機
攪拌式の乾燥機は、本体内部にあるパドルや羽根により原料を攪拌し、乾燥を行うタイプの乾燥機です。 |
真空回転乾燥機 (コニカルドライヤー) 真空回転乾燥機は、本体部分を密閉して減圧を行い、真空状態を作り出して原料を乾燥する構造の乾燥装置です。 |
箱型棚式 乾燥機 箱型棚式乾燥機はトレイに乾燥物を配置し、乾燥を行う構造の乾燥装置です。 |
流動層乾燥機
流動層乾燥機にはさまざまな形状があり、回転運動や振動、熱風などを利用し乾燥を行います。 |
|
|---|---|---|---|---|---|
|
材料適⽤ 範囲 様々な種類・状態の材料に対応をしてるか。凝集性・付着性のある材料、水分量の多い材料、を苦手とする乾燥機も。 |
広い 幅広く対応 本体部分は真空状態になるため、様々な材料に対応。また、外に空気が漏れないため、人体に有害なものやナノ粒子状なども対応可能です。 |
広い 幅広く対応 本体部分は閉じられた状態になるため、様々な材料に対応。 |
広い 幅広く対応 本体部分は真空状態になるため、様々な材料に対応。 |
狭い 凝集性・付着性のある材料は苦手 攪拌が行われないため、凝集性・付着性のある材料に適用しない。 |
狭い 凝集性・付着性のある材料不可 攪拌が行われないため、凝集性・付着性のある材料に適用しない。また、水分を多量に含んだものも苦手とする。 |
|
適⽤量
一度に乾燥を行う材料の適用量はどうか。 |
⼩〜⼤
様々なサイズの乾燥機をメーカーが用意している。 |
⼩〜⼤
様々なサイズの乾燥機をメーカーが用意している。 |
⼩〜⼤
様々なサイズの乾燥機をメーカーが用意している。 |
⼩
材料を水平に並べる構造上、大量の材料を乾燥させる際には広いスペースが必要となる。 |
大
大量の材料の乾燥に適用したタイプの乾燥機。 |
|
粒⼦破損
材料の粒子を破壊せずに乾燥ができるか。物理的な摩擦が少ないものが好ましい。 |
少ない
振動による攪拌のため、機器による摩擦を発生させない。 |
有り
攪拌の際に機器による摩擦が発生しやすい。 |
少ない
回転による攪拌のため、機器による摩擦を発生させない。 |
少ない
攪拌を行わないため、機器による摩擦を発生させない。 |
有り
攪拌の際に機器による摩擦が発生しやすい。 |
|
加熱温度
関節加熱の温度が高いほど乾燥速度は早まるが、内部構造が複雑な機器の場合、熱膨張の影響を受けやすいため、制限がかかる。 |
高温域 （250度以下） 内部構造がシンプルなため、高温での過熱が可能。 |
中温域 （190度以下） 内部構造が複雑なため、200度以上を出すのが難しい。 |
中温域 （190度以下） 内部構造が複雑なため、200度以上を出すのが難しい。 |
高温域 （250度以下） 内部構造がシンプルなため、高温での過熱が可能。 |
低温域 （160度以下） 内部構造が複雑なため、200度以上を出すのが難しい。 |
|
コンタミ 発⽣ リスク 乾燥機の内部での摩擦により、コンタミが発生するリスクがあるか。 |
低い
乾燥機での攪拌による摩擦が起こりにくく、コンタミが発生するリスクは低い。 |
低い
乾燥機での攪拌による摩擦が起こりにくく、コンタミが発生するリスクは低い。 |
高い
乾燥機での攪拌による摩擦が起こるため、コンタミが発生するリスクが高い。 |
低い
乾燥機での攪拌による摩擦が起こりにくく、コンタミが発生するリスクは低い。 |
高い
乾燥機での攪拌による摩擦が起こるため、コンタミが発生するリスクが高い。 |
|
洗浄時間
乾燥を行うごとに洗浄が必要な工業用乾燥機。内部構造が複雑な場合、解体が必要となるため、洗浄時間が長くなる。 |
短い
内部構造がシンプルなため、洗浄時間が短い。 |
長い
内部構造が複雑なため、洗浄時間が長い。 |
長い
内部構造が複雑なため、洗浄時間が長い。 |
短い
内部構造がシンプルなため、洗浄時間が短い。 |
長い
内部構造が複雑なため、洗浄時間が長い。 |
|
消耗 部品 攪拌に羽を使用している、摩擦を起こすための部品が多い乾燥機の場合、消耗品の交換が必要となる。 |
少ない
消耗品はほとんどない。 |
多い
消耗品が多く、定期的な交換が必要。 |
多い
消耗品が多く、定期的な交換が必要。 |
少ない
消耗品はほとんどない。 |
多い
消耗品が多く、定期的な交換が必要。 |
| 特⻑ | 上記項⽬に幅広く対応した上で、粒⼦がダマにならない | 最も⼀般的な形式のため使い慣れている研究者が多い | 高真空下で低温乾燥が可能なため、熱に弱い原料に向いている | 食品乾燥など攪拌が必要のないものに 向いている | 大量の原料の乾燥に適している |
| 代表的な 製品（※） |
中央化工機
VU型振動乾燥機  引用元:中央化工機HP |
ヤスジマ
YVD真空撹拌乾燥機  ヤスジマHP |
徳寿工作所
真空回転乾燥機 WDV型  徳寿工作所HP |
長門電機工作所
箱型棚式乾燥機  引用元:長門電機工作所HP |
栗本鐵工所
流動層乾燥装置  引用元:栗本鐵工所HP |
※タイプ別の代表的な製品の選出基準
「振動乾燥機」「攪拌乾燥機」「真空回転乾燥機」「箱型棚式乾燥機」「流動層乾燥機」⇒2022年3月23日時点で各タイプ名をGoogle検索した際、最上位に表示されるメーカーの商品。
