フロイント産業の「低湿棚型乾燥庫」は、熱に弱い素材を低ダメージで乾燥したいときにおすすめの製品です。温風・除湿・デシカント除湿のハイブリッド乾燥方式により、熱をかけすぎず効率的に乾燥できます。この記事では、製品の強みやメーカーの特徴をまとめているので、ぜひ参考にしてください。
引用元：フロイント産業公式HP
（https://www.freund.co.jp/product/machinery/machinery_granulation/box-drier.html）

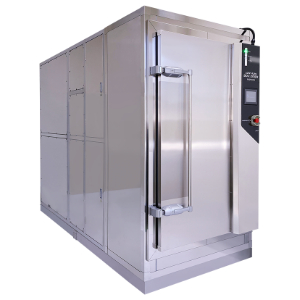

フロイント産業の低湿棚型乾燥庫は、「温風＋冷却除湿＋デシカント除湿」の3つを組み合わせたハイブリッド乾燥方式を採用しています。従来の温風乾燥では難しかった“ダメージレスな乾燥”が可能で、たとえば加熱に弱い種子や医薬原料、健康食品素材などにも対応できます。
対応モードには「温風乾燥（粗乾燥）」「外気冷却（粗冷却）」「冷却除湿」「デシカント除湿（露点−10℃までの乾燥）」があり、スケジュール運転による自動切替も可能です。
庫内にはすべての棚に送風ファンと温度センサーを備えており、小型インバータによって棚ごとの風量制御が可能。庫内の温湿度のムラを抑え、乾燥途中の棚入れ替え作業が不要になるなど、作業効率の向上にもつながります。
また乾燥時間は従来機の1/4、電力消費も約45％削減（※同社比）とされており、省エネ性にも優れています。
棚数や棚面積、全体寸法は処理量に応じてオーダーメイド対応が可能。最大200kgまでの乾燥前原料を想定した設計実績もあり、医薬品、食品、化学原料、種子や肥料などの幅広い分野で活用されています。外部通信機能やログデータ収集機能のオプションもあり、装置状態の遠隔管理や記録管理などにも対応しています。
フロイント産業は、医薬品や食品業界を中心に、造粒・コーティング機械や添加剤の開発・製造を手がける研究開発型企業です。1964年に錠剤のフィルムコーティング装置を開発し、以降も「機械」と「添加剤」という2つの軸を基盤に製剤技術の高度化に貢献してきました。
機械部門では、造粒・コーティング・乾燥など粉体処理に関わる装置を中心に、上流から下流工程まで一貫して提案可能な体制を構築。海外にもグループ会社を展開しています。
健康で豊かな暮らしに貢献するため、「なくてはならない技術」に挑み続ける姿勢を企業理念に掲げています。
半導体や各種薬品、食品など、自社商品の研究開発を目的とした工業用乾燥機には、様々なタイプが存在します。
ここでは代表的な5タイプについて、簡易的な比較表にまとめています。自社にはどのタイプが最適なのか、検討をしてみてください。
|
振動乾燥機
振動乾燥機はドラム型は缶体内に原料を投入し振動を行い、原料の流動化・乾燥を行う乾燥装置です。 |
攪拌乾燥機
攪拌式の乾燥機は、本体内部にあるパドルや羽根により原料を攪拌し、乾燥を行うタイプの乾燥機です。 |
真空回転乾燥機 (コニカルドライヤー) 真空回転乾燥機は、本体部分を密閉して減圧を行い、真空状態を作り出して原料を乾燥する構造の乾燥装置です。 |
箱型棚式 乾燥機 箱型棚式乾燥機はトレイに乾燥物を配置し、乾燥を行う構造の乾燥装置です。 |
流動層乾燥機
流動層乾燥機にはさまざまな形状があり、回転運動や振動、熱風などを利用し乾燥を行います。 |
|
|---|---|---|---|---|---|
|
材料適⽤ 範囲 様々な種類・状態の材料に対応をしてるか。凝集性・付着性のある材料、水分量の多い材料、を苦手とする乾燥機も。 |
広い 幅広く対応 本体部分は真空状態になるため、様々な材料に対応。また、外に空気が漏れないため、人体に有害なものやナノ粒子状なども対応可能です。 |
広い 幅広く対応 本体部分は閉じられた状態になるため、様々な材料に対応。 |
広い 幅広く対応 本体部分は真空状態になるため、様々な材料に対応。 |
狭い 凝集性・付着性のある材料は苦手 攪拌が行われないため、凝集性・付着性のある材料に適用しない。 |
狭い 凝集性・付着性のある材料不可 攪拌が行われないため、凝集性・付着性のある材料に適用しない。また、水分を多量に含んだものも苦手とする。 |
|
適⽤量
一度に乾燥を行う材料の適用量はどうか。 |
⼩〜⼤
様々なサイズの乾燥機をメーカーが用意している。 |
⼩〜⼤
様々なサイズの乾燥機をメーカーが用意している。 |
⼩〜⼤
様々なサイズの乾燥機をメーカーが用意している。 |
⼩
材料を水平に並べる構造上、大量の材料を乾燥させる際には広いスペースが必要となる。 |
大
大量の材料の乾燥に適用したタイプの乾燥機。 |
|
粒⼦破損
材料の粒子を破壊せずに乾燥ができるか。物理的な摩擦が少ないものが好ましい。 |
少ない
振動による攪拌のため、機器による摩擦を発生させない。 |
有り
攪拌の際に機器による摩擦が発生しやすい。 |
少ない
回転による攪拌のため、機器による摩擦を発生させない。 |
少ない
攪拌を行わないため、機器による摩擦を発生させない。 |
有り
攪拌の際に機器による摩擦が発生しやすい。 |
|
加熱温度
関節加熱の温度が高いほど乾燥速度は早まるが、内部構造が複雑な機器の場合、熱膨張の影響を受けやすいため、制限がかかる。 |
高温域 （250度以下） 内部構造がシンプルなため、高温での過熱が可能。 |
中温域 （190度以下） 内部構造が複雑なため、200度以上を出すのが難しい。 |
中温域 （190度以下） 内部構造が複雑なため、200度以上を出すのが難しい。 |
高温域 （250度以下） 内部構造がシンプルなため、高温での過熱が可能。 |
低温域 （160度以下） 内部構造が複雑なため、200度以上を出すのが難しい。 |
|
コンタミ 発⽣ リスク 乾燥機の内部での摩擦により、コンタミが発生するリスクがあるか。 |
低い
乾燥機での攪拌による摩擦が起こりにくく、コンタミが発生するリスクは低い。 |
低い
乾燥機での攪拌による摩擦が起こりにくく、コンタミが発生するリスクは低い。 |
高い
乾燥機での攪拌による摩擦が起こるため、コンタミが発生するリスクが高い。 |
低い
乾燥機での攪拌による摩擦が起こりにくく、コンタミが発生するリスクは低い。 |
高い
乾燥機での攪拌による摩擦が起こるため、コンタミが発生するリスクが高い。 |
|
洗浄時間
乾燥を行うごとに洗浄が必要な工業用乾燥機。内部構造が複雑な場合、解体が必要となるため、洗浄時間が長くなる。 |
短い
内部構造がシンプルなため、洗浄時間が短い。 |
長い
内部構造が複雑なため、洗浄時間が長い。 |
長い
内部構造が複雑なため、洗浄時間が長い。 |
短い
内部構造がシンプルなため、洗浄時間が短い。 |
長い
内部構造が複雑なため、洗浄時間が長い。 |
|
消耗 部品 攪拌に羽を使用している、摩擦を起こすための部品が多い乾燥機の場合、消耗品の交換が必要となる。 |
少ない
消耗品はほとんどない。 |
多い
消耗品が多く、定期的な交換が必要。 |
多い
消耗品が多く、定期的な交換が必要。 |
少ない
消耗品はほとんどない。 |
多い
消耗品が多く、定期的な交換が必要。 |
| 特⻑ | 上記項⽬に幅広く対応した上で、粒⼦がダマにならない | 最も⼀般的な形式のため使い慣れている研究者が多い | 高真空下で低温乾燥が可能なため、熱に弱い原料に向いている | 食品乾燥など攪拌が必要のないものに 向いている | 大量の原料の乾燥に適している |
| 代表的な 製品（※） |
中央化工機
VU型振動乾燥機  引用元:中央化工機HP |
ヤスジマ
YVD真空撹拌乾燥機  ヤスジマHP |
徳寿工作所
真空回転乾燥機 WDV型  徳寿工作所HP |
長門電機工作所
箱型棚式乾燥機  引用元:長門電機工作所HP |
栗本鐵工所
流動層乾燥装置  引用元:栗本鐵工所HP |
※タイプ別の代表的な製品の選出基準
「振動乾燥機」「攪拌乾燥機」「真空回転乾燥機」「箱型棚式乾燥機」「流動層乾燥機」⇒2022年3月23日時点で各タイプ名をGoogle検索した際、最上位に表示されるメーカーの商品。
